Petek Çok Katmanlı Boş Levha Ekstrüzyon Makinesi
Uygulanabilir Hammaddeler: PP, PC, ABS (bakir malzeme, geri dönüştürülmüş malzeme, dolgulu malzeme ve modifiye malzeme mevcuttur)
Ürün Uygulaması:

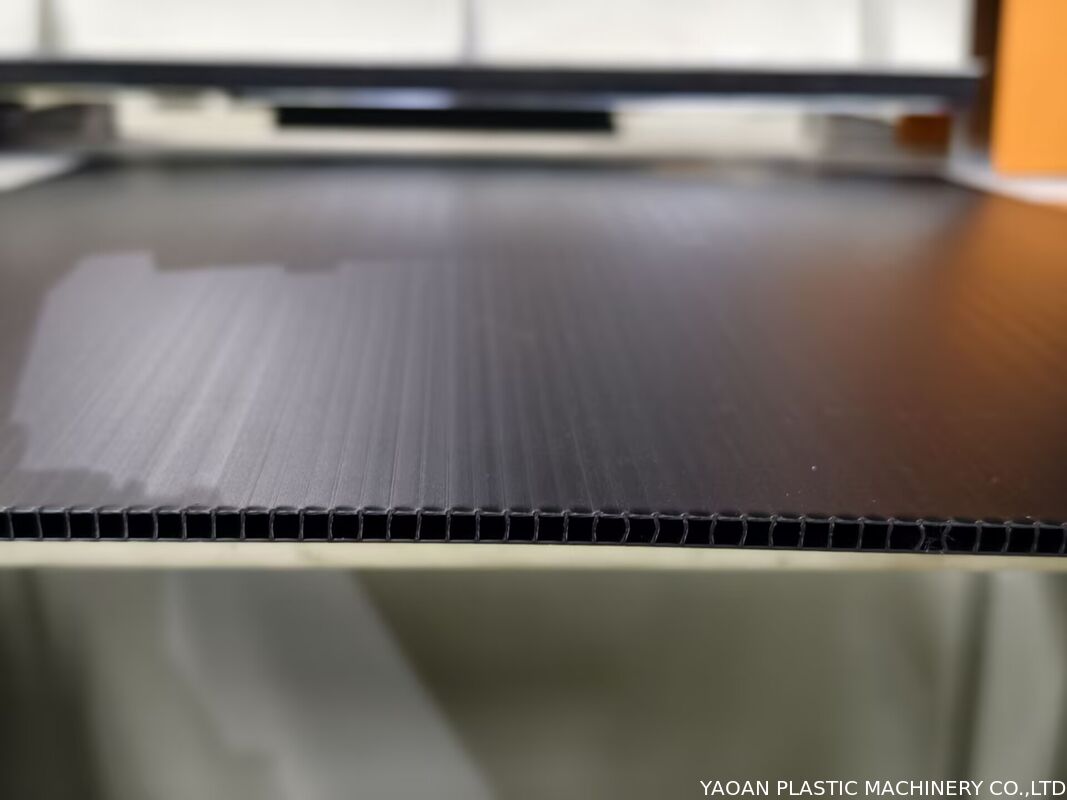

Ambalaj, lojistik, inşaat, reklam, elektronik kaplama, endüstriyel bölme ve bagaj iç kaplama alanlarında yaygın olarak kullanılır. Özellikle bagaj endüstrisi destekleyici malzemeleri için optimize edilmiş bu hat tarafından üretilen PP/PC/ABS petek levhalar, ultra hafif, mükemmel şok emilimi, basınca dayanıklılık, yüksek tokluk ve iyi esneklik özelliklerine sahiptir. Sert kabuklu bagaj iç kaplaması, seyahat çantası iç destek panosu, kozmetik çanta tampon kaplaması, alet çantası darbeye dayanıklı kaplama ve bagaj şekillendirme kaplaması dahil olmak üzere her türlü bagaj iç aksesuarı için profesyonel çekirdek malzemeleridir. Levhalar bagaj şeklini etkili bir şekilde destekleyebilir, ekstrüzyon ve darbe hasarına direnebilir, genel bagaj ağırlığını azaltabilir ve geleneksel bagaj kaplama malzemelerinin kolay deformasyon ve zayıf şok direnci sorunlarını çözebilir.
1. Tam Hat Bileşimi ve Çalışma Prensibi
1.1 Otomatik Vakum Besleme Sistemi
Vakum blower, malzeme depolama hunisi, taşıma boru hattı, seviye sensörü ve toz giderme filtresi ile donatılmıştır. PP, PC ve ABS hammaddeleri için tam otomatik kantitatif besleme sağlar. Sistem, malzeme seviyesine göre otomatik olarak başlar ve durur, malzeme kırılmasını ve malzeme köprülenmesini etkili bir şekilde önler. Masterbatch, kalsiyum karbonat dolgu maddesi ve fonksiyonel katkı maddelerinin karışık taşınmasını destekler, kararlı besleme ve düşük toz kirliliği sağlar. Tüm sistem, senkronize üretim operasyonunu sağlamak için ana ekstrüder ile kilitlenir.
1.2 SJ90 Tek Vidalı Ekstrüder (Çekirdek Ana Ünite)
36:1 uzunluk-çap oranına sahip Φ90mm vida çapı kullanır. Vida ve varil, yüksek sertlik, aşınma direnci ve korozyon direnci özelliklerine sahip integral nitrürleme ısıl işleminden geçmiş 38CrMoAlA alaşımlı çelikten yapılmıştır. Segmentli egzoz yapısı, PP, PC ve ABS malzemelerindeki nemi ve uçucu safsızlıkları etkili bir şekilde gidererek petek levhanın kabarcık ve çökme kusurlarını ortadan kaldırır.
75kW frekans dönüştürmeli ana motor ve ağır hizmet tipi sert dişli yüzey redüktörü ile yapılandırılmış, kararlı ve enerji tasarruflu güç çıkışı sağlar. Çok bölmeli PID hassas sıcaklık kontrol sistemi, farklı hammaddelerin kalıplama sıcaklığı gereksinimlerine uyum sağlar: PP için 190-230°C, ABS için 210-250°C, PC için 240-285°C, sıcaklık kontrol hassasiyeti ±1°C içindedir.
Hidrolik durdurmasız elek değiştirici ve eriyik dozaj pompası ile eşleştirilmiştir. Elek değiştirici, geri dönüştürülmüş malzemelerdeki safsızlıkları filtrelemek için kapatmadan hızlı elek değişimi sağlar. Eriyik pompası ekstrüzyon basıncını stabilize eder, PP, PC ve ABS eriyiklerinin üniform boşaltılmasını sağlar ve petek ızgara nervürlerinin tutarlı duvar kalınlığını garanti eder.
Özel çok amaçlı petek kalıp kafası ile donatılmıştır. Optimize edilmiş iç akış kanalı, düşük viskoziteli PP, orta viskoziteli ABS ve yüksek viskoziteli PC eriyiklerine uyum sağlar. Kare petek yapısı, işlem parametrelerinin ince ayarı ile kararlı bir şekilde oluşturulabilir ve farklı petek spesifikasyonları hızla değiştirilebilir.
1.3 3000mm Vakum Soğutma Kalibrasyon Masası
Toplam etkili soğutma ve şekillendirme uzunluğu 3 metredir, karbon çelik sprey boyalı çerçeve ve paslanmaz çelik şekillendirme platformuna sahiptir. Segmentli bağımsız vakum kabinleri ve kapalı dolaşımlı su soğutma sistemi ile tasarlanmıştır. Kalıp kafasından ekstrüde edildikten sonra, yüksek sıcaklıktaki petek levha, negatif vakum basıncı yoluyla şekillendirme yüzeyine sıkıca yapışır ve dolaşımlı su ile hızla ve eşit şekilde soğutulur ve şekillendirilir.
Vakum derecesi ve su dolaşım akışı bölümler halinde bağımsız olarak ayarlanabilir, bu da PP, PC ve ABS çok malzemeli petek levhaların kalıplama işlemi sırasında levha eğilme, ızgara çökmesi ve düzensiz düzlük sorunlarını mükemmel bir şekilde çözer. Petek boşluğunun dolu, düzenli ve boyut olarak kararlı olmasını sağlar.
1.4 1500mm Çekme Makinesi
Etkili kavrama ve çekme uzunluğu 1.5 metredir, üst ve alt çift sıra kauçuk kavrama yapısı kullanır. Genişletilmiş aşınmaya dayanıklı kauçuk palet, petek yapısını ezmeden veya çizmeden levha yüzeyinde üniform gerilim sağlar. Bağımsız frekans dönüştürme hız düzenleme sistemi ile donatılmış, çalışma hızı ana ekstrüder ve kesme makinesi ile kilitlenir ve senkronize edilir.
Üst ve alt paletler arasındaki boşluk elektriksel olarak ayarlanabilir, çok kalınlıklı petek levhaların üretimine uyum sağlar. Levha gerilmesini ve deformasyonunu önleyerek üniform levha kalınlığı ve tutarlı üretim hattı hızı sağlamak için kararlı ve sabit çekme kuvveti sağlar.
1.5 Testere Kesme Makinesi
Yüksek hızlı takip kesme teknolojisi kullanır, durdurmasız çevrimiçi uçan kesim sağlar. Levhanın her iki tarafındaki çapakları otomatik olarak gidermek için yan kesme bıçakları ile donatılmıştır. Kesme uzunluğu PLC tarafından akıllıca ayarlanır, kesme hassasiyeti hatası ±1mm içindedir.
Farklı kalınlık ve genişlikteki PP, PC, ABS petek levhaların kesme gereksinimleriyle uyumludur. Kesme bölümü düz ve pürüzsüzdür, çapak yoktur. Basit bir boşaltma rafı ile donatılmış, bitmiş levhalar kolay toplama için otomatik olarak kayıp istiflenebilir.
2. Genel Teknik Parametreler
- Uygulanabilir Malzemeler: PP, PC, ABS (bakir/geri dönüştürülmüş/dolgulu/modifiye malzemeler)
- Ana Ekstrüder Modeli: SJ90, L/D=28:1
- Ana Motor Gücü: 55kW (frekans dönüştürme kontrolü)
- Üretim Kapasitesi: 80-150kg/saat
- Soğutma Masası Özellikleri: 3000mm vakum su soğutma kalibrasyon masası
- Çekme Özellikleri: 1500mm çekme makinesi
- Kesme Hassasiyeti: ±1mm
- Ürün Kalınlık Aralığı: 2-12mm
- Kontrol Sistemi: Tam hat PLC merkezi bağlantı kontrolü, tek tuşla başlatma ve durdurma
3. Çekirdek Ekipman Avantajları
- Çok Malzemeli Uyumluluk: Bir hat, PP, PC ve ABS petek levhaların üretimini destekler, geniş uygulama ve yüksek ekipman kullanımı sağlar.
- Kararlı Kalıplama Kalitesi: Optimize edilmiş vida ve kalıp akış kanalı tasarımı, vakum kalibrasyon ve senkron çekme sistemi ile eşleştirilmiş, düz levha yüzeyi ve düzenli petek yapısı sağlar.
- Yüksek Otomasyon: Otomatik besleme, sabit basınçlı ekstrüzyon, senkron çekme ve hassas sabit uzunlukta kesim, sürekli ve insansız verimli üretim sağlar.
- Maliyet Etkinliği: Geri dönüştürülmüş malzemeleri ve yüksek dolgulu üretimi destekler, üretim maliyetlerini etkili bir şekilde azaltır; frekans dönüştürmeli enerji tasarrufu tasarımı güç tüketimini azaltır.
4. İsteğe Bağlı Yardımcı Cihazlar
- Bağımsız Endüstriyel Soğutma Ünitesi
- Otomatik İstifleme Makinesi
- Malzeme Kurutma Sistemi (PC hammadde işleme için özel)
